rfid電子標簽可分為兩部分，即電子標簽的芯片和標簽的天線。天線功能是手機閱讀器發射到空間的電磁波和將芯片本身發射的能量以電磁波的方式發射出去；芯片的功能是對標簽接收到的信號進行調節、解碼等各種處理，并把電子標簽需要返回的信號進行編碼、調制等各種處理。

  1、芯片

  超高頻電子標簽芯片是電子標簽的核心部分，它的作用包括標簽信息存儲，標簽接收信號處理和標簽發射信號的處理。芯片按照功能和結構特征劃分為射頻、模擬前端、數字控制，存儲單元三大模塊。

  超高頻rfid電子標簽的關鍵技術及頻段劃分

  A、射頻前端：除了提供閱讀器和電子標簽數字模塊的傳輸接口外，還提供數字電路的電源。

  B、模擬前端：超高片電子標簽?zāi)M前端處在射頻前端和后端數字電路之間，主要包括：1. 芯片提供穩定的電壓；2. 將射頻輸入端得到的信號進行檢波，得到數字基帶所需的信號；3. 位數字基帶提供上電復位信號；4. 提供芯片的穩定偏置電流；5. 位數字基帶提供穩定的時鐘信號等。

  C、數字控制模塊：數字控制模塊由PPM譯碼模塊、命令處理模塊、CRC模塊、主狀態機、編碼模塊、防碰撞控制、映射模塊、通用寄存器、專用寄存器、EEPROM接口組成，其主要功能是處理模擬借條后的數據，負責與月突起的通信，并根據需求與EEPROM通信?；诮档陀布_銷和設計復雜度的考慮，數字部分的時序控制均采用狀態機實現。

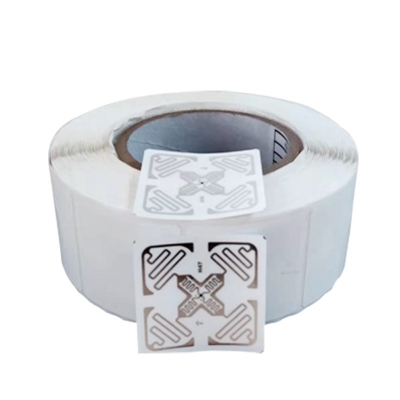

靈天智能rfid電子標簽

2、天線

  天線是一種具有將導行波與自由空間波相互轉功能的結構。它存在于一個由波束范圍、立體弧度和立體角構成的三維世界中。無線電設計輸出的射頻信號功率，通過饋線輸送到天線，由天線以電磁波形式輻射出去。電磁波到達接收地點后，由天線接收下來，并通過饋線發送到無線電接收機。沒有天線也就沒有無線電通信。

  在超高頻rfid電子標簽中，天線面積占主導地位，即標簽面積主要取決于其天線面積。然而天線的物理尺寸受到其工作頻率電磁波波長的限制，在超高頻下電磁波波長為30cm，相對于電子標簽的應用來說，這個尺寸不是太大，因此實際電子標簽天線設計的尺寸都會小于這個尺寸，一般尺寸設計到5-10cm，這種天線一般稱為小天線。

  一般在超高頻應用頻段中，最常用的是偶極子天線（又稱為對稱振子天線）。其中，偶極子天線由兩端同樣粗細和等長的直導線排成一條直線構成，信號從中間的兩個端點饋入，在偶極子的兩臂上產生一定的電流分布，種種電流分布就在天線周圍空間激發起電磁場。偶極子天線也可分為4種類型，即半波偶極子天線、雙線折疊偶極子天線、三線折疊偶戒子天線和雙偶極子天線。
